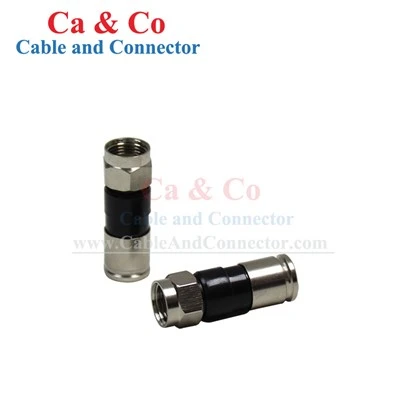

Đầu nối nén ba lá chắn RG6 là đầu nối nén loại F{1}}để kết thúc cáp đồng trục có lá chắn ba lá chắn RG6 và thiết lập kết nối cơ và điện an toàn.
Đặc điểm kỹ thuật
|
Loại sản phẩm |
Đầu nối nén Tri Shield RG6 |
|
Người mẫu NGÀYTAI |
CC-FC-RG6-TSZJH |
|
Dải tần số |
DC~1000 MHz |
|
Trở kháng |
75 Ohms (Danh nghĩa) |
|
Điện áp làm việc |
Tối đa 335V |
|
Chịu được điện áp |
750V Rms |
|
Trung tâm liên hệ |
Nhỏ hơn hoặc bằng 10 mΩ |
|
Liên hệ bên ngoài |
Nhỏ hơn hoặc bằng 5 mΩ |
|
Điện trở cách điện |
Lớn hơn hoặc bằng 1000 MΩ |
|
Thích hợp cho cáp |
Cáp đồng trục có tấm chắn tiêu chuẩn RG6 |
|
Phương pháp thi công |
Thích hợp cho công cụ nén (CC-TCOM-JSLS, CC-TCOM-SLHS, CC-TCOM-RZX) là tùy chọn |
|
Vật liệu |
Đồng thau mạ niken hoặc hợp kim kẽm |
|
Nhiệt độ. Phạm vi |
-35~+60 độ |
RG6 Tri-Khả năng tương thích của cáp Shield
Chỗ ở bằng lá chắn nhiều lớp:Cấu trúc đầu nối chứa dây dẫn trung tâm, chất điện môi, nhiều lớp che chắn và vỏ ngoài trong quá trình kết cuối cáp.
Kết hợp kích thước cáp:Kích thước đầu nối phù hợp với cấu trúc cáp để đảm bảo cắm và nén thích hợp.
Kiểm tra tính tương thích trước khi sản xuất-:Khách hàng có thể cung cấp bản vẽ cáp, thông số kỹ thuật hoặc mẫu để đánh giá khả năng tương thích trước khi sản xuất số lượng lớn.
Chấm dứt nén ổn định
Giữ cáp chắc chắn:Cơ chế nén cố định cáp đã chuẩn bị sẵn bên trong đầu nối và giúp ngăn chặn sự di chuyển của cáp sau khi kết thúc.
Đầu nối ổn định-với-Tiếp điểm cáp:Lực nén giúp các bộ phận của đầu nối bám chặt vào cấu trúc cáp, duy trì sự tiếp xúc nhất quán trong suốt kết nối đã kết thúc.
Nén có kiểm soát:Đầu nối được nén xung quanh cáp đã chuẩn bị sẵn để tạo thành một đầu nối đồng nhất mà không cần hàn.
Khả năng tương thích của công cụ nén
Nhiều tùy chọn công cụ:Các tùy chọn công cụ tương thích bao gồm CC-TCOM-JSLS, CC-TCOM-SLHS và CC-TCOM-RZX.
Công cụ-Chấm dứt phù hợp:Có thể chọn công cụ thích hợp theo cấu hình đầu nối và cáp để đạt được độ nén cần thiết.
Ứng dụng
Mạng CATV -Đầu cuối cáp đồng trục RG6 để phân phối truyền hình cáp.
Mạng băng thông rộng -Kết nối đồng trục trong hệ thống phân phối băng thông rộng.
Truyền hình vệ tinh -Đầu cuối loại F{0}}cho cáp đồng trục vệ tinh.
Phân phối RF -Kết nối giữa cáp đồng trục và thiết bị RF tương thích.
Cáp dân dụng và thương mại -Chấm dứt hiện trường cho các dự án lắp đặt và bảo trì.
OEM & Tùy chỉnh
|
Mục tùy chỉnh |
Tùy chọn có sẵn |
|
Cấu hình cáp |
Khiên RG6 Tri{1}}; RG59 |
|
Vật liệu kết nối |
Niken-Đồng thau mạ; Hợp kim kẽm |
|
Niêm phong |
Với vòng O{0}}; Không có vòng O{1}} |
|
Kết nối cáp |
Kích thước, bản vẽ hoặc mẫu cáp tùy chỉnh |
|
Nhãn riêng |
Logo, mô hình đánh dấu, nhãn, mã vạch |
|
Bao bì |
Số lượng gói, bao bì bên trong, đánh dấu thùng carton |
Kiểm soát chất lượng
Kiểm tra vật liệu đến:Kiểm tra thân đầu nối, bộ phận tiếp xúc, vòng chữ O{0}} và các bộ phận được mạ để biết tình trạng vật liệu, kích thước và các khuyết tật nhìn thấy được trước khi sản xuất.
Gia công & Kiểm tra kích thước:Kiểm tra các kích thước quan trọng của đầu nối và khu vực đầu vào cáp-để duy trì sự phù hợp và đầu cuối nhất quán trong các lô sản xuất.
Kiểm tra lắp ráp:Xác minh các thành phần tiếp điểm, bộ phận bên trong và vị trí vòng O-trong quá trình lắp ráp theo cấu hình đầu nối được yêu cầu.
Kiểm tra điện và trực quan cuối cùng:Kiểm tra các đầu nối đã hoàn thiện để biết các yêu cầu hiện hành về điện, hình thức, kích thước, cấu hình sản phẩm và bao bì trước khi vận chuyển.
Cung cấp & Đóng gói số lượng lớn
Đơn đặt hàng mẫu:Các mẫu có thể được cung cấp để đánh giá-trước khi sản xuất trước khi mua số lượng lớn.
Sản xuất hàng loạt:Đơn đặt hàng được sản xuất theo cấu hình đầu nối đã được xác nhận và thông số kỹ thuật đã được phê duyệt.
Tùy chọn đóng gói:Số lượng lớn, số lượng túi / thùng, nhãn, mã vạch và nhãn hiệu thùng carton có thể được sắp xếp theo yêu cầu đặt hàng.
Cung cấp lặp lại:Các thông số kỹ thuật sản phẩm đã được phê duyệt và các yêu cầu đóng gói có thể được duy trì làm tài liệu tham khảo cho các đơn đặt hàng lặp lại.
Câu hỏi thường gặp
Câu hỏi: Người mua nên kiểm tra điều gì khi chọn đầu nối nén RG6?
Đáp: Các yếu tố chính bao gồm kết cấu cáp, kích thước cáp, giao diện đầu nối, phương pháp nén và công cụ lắp đặt. Đầu nối phải khớp với cáp thực tế.
Câu hỏi: Sự khác biệt giữa cáp RG6 Tri{1}}Shield và cáp lá chắn-tiêu chuẩn là gì?
Đáp: Cáp ba lớp chắn-sử dụng các lớp che chắn bổ sung so với cấu trúc lá chắn-tiêu chuẩn. Do đó, việc lựa chọn đầu nối nên xem xét cấu trúc và kích thước cáp thực tế.
Câu hỏi: Làm cách nào chúng tôi có thể so sánh đầu nối nén RG6 từ các nhà cung cấp khác nhau?
Đáp: So sánh khả năng tương thích của cáp, cấu trúc đầu nối, phương pháp nén, vật liệu, yêu cầu về điện, quy trình kiểm tra và tính nhất quán trong sản xuất thay vì chỉ hình thức bên ngoài.
Hỏi: Bạn có thể cung cấp tài liệu kiểm tra hoặc thử nghiệm kèm theo đơn đặt hàng không?
Trả lời: Tài liệu kiểm tra hoặc thử nghiệm có thể được cung cấp theo các yêu cầu sản phẩm đã thỏa thuận và thông số kỹ thuật đặt hàng.
Câu hỏi: Có thể đưa các cấu hình đầu nối khác nhau vào một chương trình mua hàng không?
Trả lời: Các cấu hình khác nhau có thể được cung cấp trong cùng một chương trình tìm nguồn cung ứng, tùy thuộc vào số lượng yêu cầu và sắp xếp sản xuất.
Hỏi: Thông số kỹ thuật đã được phê duyệt có thể được duy trì cho các đơn đặt hàng lặp lại không?
Đ: Vâng. Thông số kỹ thuật sản phẩm đã được phê duyệt và yêu cầu sản xuất có thể được giữ lại làm tài liệu tham khảo cho các đơn đặt hàng tiếp theo.
Hỏi: Bạn có thể hỗ trợ các dòng sản phẩm-nhãn hiệu riêng và nhà phân phối không?
Đ: Vâng. Việc nhận dạng và đóng gói sản phẩm có thể được sắp xếp cho các chương trình nhà phân phối và nhãn hiệu-riêng theo yêu cầu đặt hàng đã được xác nhận.
Câu hỏi: Quy trình mua hàng cho một dự án trình kết nối tùy chỉnh là gì?
Trả lời: Quy trình này thường bao gồm xác nhận yêu cầu, đánh giá cáp và đầu nối, phê duyệt mẫu, xác nhận thông số kỹ thuật, sản xuất số lượng lớn, kiểm tra và vận chuyển.
