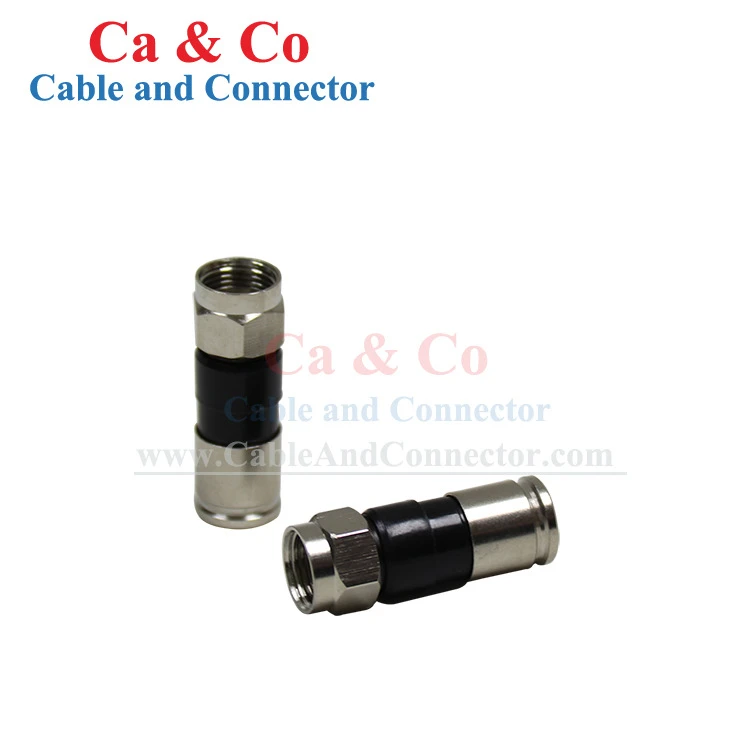

Đầu nối nén DTYHXL RG6

Đầu nối nén DTYHXL RG6 là đầu nối nén loại F-để kết thúc cáp đồng trục có tấm chắn tiêu chuẩn RG6- trong CATV, băng thông rộng, truyền hình vệ tinh và các hệ thống đồng trục 75-ohm khác. Khả năng tương thích RG59, cấu trúc hợp kim kẽm hoặc đồng thau mạ niken-và có- hoặc không có- cấu hình O-Ring hiện có sẵn cho các yêu cầu lắp đặt và cáp khác nhau.

Tiêu chuẩn-Khiên RG6:Được thiết kế cho cáp đồng trục có vỏ bọc-tiêu chuẩn RG6, với cấu trúc đầu nối khớp với dây dẫn trung tâm, chất điện môi, vỏ bọc và vỏ bọc của cáp.

Tùy chọn RG59:Cấu hình tương thích với RG59 có sẵn cho các ứng dụng sử dụng cáp RG59.

Xác minh cáp cho đơn đặt hàng số lượng lớn:Đối với các đơn đặt hàng số lượng lớn, thông số kỹ thuật hoặc mẫu cáp có thể được cung cấp để xác minh khả năng tương thích của đầu nối trước khi sản xuất.

Chèn cáp:Cáp đồng trục đã chuẩn bị sẵn được lắp vào cho đến khi dây dẫn giữa chạm tới điểm tiếp xúc ở giữa và tấm chắn được đặt sát vào điểm tiếp xúc bên ngoài.

Sửa lỗi nén:Đầu nối được nén xung quanh cáp đã chuẩn bị sẵn để cố định vỏ cáp và duy trì vị trí đầu cuối.

Công cụ-Chấm dứt có kiểm soát:Các công cụ nén tương thích cung cấp khả năng nén có kiểm soát để chấm dứt cáp lặp lại trong quá trình cài đặt hiện trường và lắp ráp ổ đĩa.

Giao diện loại F{0}}duy trì đường dẫn tín hiệu trung tâm và đường dẫn tấm chắn bên ngoài cần thiết cho hệ thống đồng trục 75 ohm.

Liên hệ trung tâm:Dây dẫn trung tâm được cố định bên trong tiếp điểm trung tâm để thiết lập kết nối tín hiệu.

Liên hệ bên ngoài:Tiếp điểm bên ngoài gắn vào lớp bảo vệ cáp để duy trì kết nối tấm chắn thông qua đầu nối.

Sử dụng tần số băng thông rộng:Đầu nối phù hợp cho các ứng dụng phân phối CATV, băng thông rộng, vệ tinh và RF trong tần số hoạt động được chỉ định.

Điện trở tiếp xúc thấp:Điện trở tiếp xúc trung tâm và bên ngoài được kiểm soát trong quá trình sản xuất để duy trì kết nối điện ổn định sau khi chấm dứt.

Trung tâm-đến-Tấm chắn cách nhiệt:Cấu trúc cách điện ngăn cách tiếp điểm trung tâm với phần dẫn điện bên ngoài để ngăn chặn sự tiếp xúc điện ngoài ý muốn giữa đường dẫn tín hiệu và tấm chắn.

Kiểm tra điện:Các lô sản xuất hoàn thiện được kiểm tra điện trở tiếp xúc, điện trở cách điện và điện áp chịu được theo yêu cầu kiểm tra hiện hành.

Kiểm tra vật liệu đến:Đồng thau, hợp kim kẽm, các bộ phận mạ, bộ phận cách điện và vòng chữ O{0}} đều được kiểm tra trước khi lắp ráp.

Kiểm tra kích thước và giao diện:Kích thước tổng thể, kích thước giao diện loại F, vị trí tiếp điểm và kích thước phần nén- được kiểm tra trong quá trình sản xuất.

Kiểm tra mạ & bề ngoài:Tình trạng lớp mạ, thân đầu nối, ren, bộ phận tiếp xúc, vết trầy xước và biến dạng đều được kiểm tra trước khi lắp ráp lần cuối.

Kiểm tra điện:Tiếp điểm trung tâm, tiếp điểm bên ngoài, điện trở cách điện và điện áp chịu đựng được kiểm tra theo các yêu cầu kiểm tra hiện hành.

Xác minh nén:Các đầu nối mẫu được kết thúc bằng cáp và công cụ nén được chỉ định để kiểm tra việc lắp cáp, tình trạng nén, tiếp điểm của tấm chắn và khả năng giữ cáp.

Kiểm tra cuối cùng:Mẫu sản phẩm, cấu hình, số lượng, bao bì và nhãn mác đều được kiểm tra theo đặc điểm kỹ thuật của đơn hàng trước khi giao hàng.

Lặp lại-Kiểm soát đơn hàng:Các mẫu đã được phê duyệt hoặc thông số kỹ thuật sản xuất có thể được sử dụng làm tài liệu tham khảo cho các đơn đặt hàng lặp lại nhằm duy trì cấu hình sản phẩm nhất quán giữa các lô.
