Giới thiệu
Trong thế giới siêu kết nối-hiện đại của chúng ta, việc truyền dữ liệu-tốc độ cao và mạng lưới liên lạc rõ ràng-thường được người tiêu dùng cũng như doanh nghiệp coi là điều đương nhiên. Đằng sau mỗi chương trình phát sóng truyền hình độ phân giải cao, kết nối Internet băng thông rộng dân dụng, trạm gốc di động và hệ thống vô tuyến không dây chuyên nghiệp là một cơ sở hạ tầng vật lý tinh vi giúp khả năng liên lạc liền mạch trở nên khả thi. Trong số các thành phần bền bỉ, đáng tin cậy và quan trọng nhất của cơ sở hạ tầng toàn cầu này là cáp đồng trục. Trong nhiều thập kỷ, loại đường truyền điện chuyên dụng này đã đóng vai trò là phương tiện nền tảng để truyền tín hiệu tần số vô tuyến (RF) một cách an toàn, hiệu quả và đáng tin cậy từ thiết bị điện tử này sang thiết bị điện tử khác.
Bất chấp sự gia tăng nhanh chóng và rộng rãi của cáp quang và truyền thông không dây trong nhiều lĩnh vực, cáp đồng trục vẫn hoàn toàn không thể thiếu trong phạm vi rộng đáng chú ý của điện tử tiêu dùng, sản xuất công nghiệp, kỹ thuật hàng không vũ trụ và các ứng dụng viễn thông. Thiết kế hình học đồng tâm, độc đáo của nó cho phép nó ngăn chặn thành công các trường điện từ, bảo vệ việc truyền dữ liệu nội bộ khỏi nhiễu khắc nghiệt từ bên ngoài và duy trì tính toàn vẹn tín hiệu mạnh mẽ trong khoảng cách hoạt động có ý nghĩa. Hướng dẫn toàn diện này khám phá các khái niệm cơ bản về cáp đồng trục, mổ xẻ giải phẫu phức tạp bên trong của chúng, kiểm tra vật lý cơ bản của truyền tín hiệu RF, đánh giá các tiêu chuẩn trở kháng và biến thể cáp khác nhau, đồng thời xem xét các ưu điểm và hạn chế vận hành chính của chúng trong kỹ thuật điện hiện đại.
1. Cấu trúc giải phẫu và lõi của cáp đồng trục
Để thực sự hiểu cách cáp đồng trục đạt được khả năng truyền hiệu suất cao-, người ta phải kiểm tra chặt chẽ cấu trúc vật lý và thành phần vật liệu riêng biệt của nó. Thuật ngữ kỹ thuật "đồng trục" bắt nguồn từ thực tế cấu trúc là tất cả các lớp đồng tâm bên trong đều có chung một trục hình học chung. Sự căn chỉnh đồng tâm chính xác này được thiết kế hoàn toàn có chủ ý và tỉ mỉ để kiểm soát các trường điện từ xung quanh và ngăn chặn hoàn toàn sự gián đoạn từ bên ngoài. Cáp đồng trục tiêu chuẩn bao gồm bốn lớp đồng tâm chính, mỗi lớp được thiết kế để thực hiện một chức năng cơ hoặc điện cụ thể trong cụm đường truyền tổng thể.
Ở chính giữa là dây dẫn lõi, thường được gọi là dây dẫn trung tâm. Phần tử quan trọng này thường được sản xuất từ đồng nguyên khối có độ tinh khiết cao, thép mạ đồng-để tăng độ bền kéo hoặc đồng mạ bạc- và nhiệm vụ chính của nó là truyền tín hiệu RF điện chính. Bao quanh dây dẫn bên trong này là chất cách điện, một lớp không{5}}dẫn điện thường được làm từ polyetylen rắn hoặc xốp hoặc polytetrafluoroethylene (PTFE). Chất cách điện duy trì khoảng cách vật lý chính xác, chắc chắn giữa lõi trung tâm và các lớp bên ngoài, điều này rất quan trọng để xác định trở kháng điện và tốc độ truyền tín hiệu của cáp.
Bao bọc chất cách điện là tấm chắn kim loại, đóng vai trò như một rào cản quan trọng tuyệt đối chống lại tiếng ồn môi trường và rò rỉ tín hiệu. Tấm chắn này thường được chế tạo từ sự kết hợp của lá nhôm và lưới dệt chặt bằng các sợi đồng trần hoặc đóng hộp. Tấm chắn hoạt động như một dây dẫn thứ cấp, hoàn thiện mạch điện đồng thời bẫy sóng điện từ bên trong cáp và chặn nhiễu điện từ bên ngoài (EMI) và nhiễu tần số vô tuyến (RFI). Cuối cùng, toàn bộ tổ hợp được đặt trong lớp vỏ bảo vệ bên ngoài làm bằng các polyme bền như PVC, polyetylen hoặc polyurethane. Lớp da bên ngoài này che chắn các lớp bên trong khỏi sự mài mòn vật lý, sự xâm nhập của hơi ẩm, bức xạ mặt trời cực tím và tiếp xúc với hóa chất khắc nghiệt trong môi trường ngoài trời khắc nghiệt.
2. Nguyên lý truyền tín hiệu RF
Việc truyền tần số vô tuyến bao gồm các dòng điện xoay chiều tần số cao{0}}dao động nhanh chóng, tạo ra các trường điện từ có thể dễ dàng phát ra hoặc thu lại tiếng ồn lạc nếu không được quản lý bằng kỹ thuật phù hợp. Dây hở tiêu chuẩn hoặc cặp dây dẫn song song không phù hợp để truyền tần số-cao vì chúng hoạt động giống như ăng-ten ngoài ý muốn, làm rò rỉ năng lượng tín hiệu quý giá và bị suy giảm nghiêm trọng do nhiễu từ môi trường xung quanh. Cáp đồng trục giải quyết vấn đề này một cách xuất sắc thông qua ứng dụng vật lý của việc giam cầm điện từ hoàn toàn.
Khi tín hiệu RF đi vào dây dẫn lõi của cáp đồng trục, nó sẽ tạo ra một trường điện từ truyền dọc theo chiều dài của dây. Do tấm chắn kim loại bên ngoài bao quanh hoàn toàn dây dẫn trung tâm ở một khoảng cách đồng đều nên điện trường và từ trường liên quan đến tín hiệu bị giới hạn hoàn toàn trong không gian bên trong chất cách điện nằm giữa lõi bên trong và tấm chắn bên ngoài. Hơn nữa, bất kỳ nhiễu điện từ bên ngoài nào bắt nguồn từ đường dây điện, máy phát vô tuyến hoặc máy móc công nghiệp đều chạm vào tấm chắn bện bên ngoài và được nối đất hoặc phản xạ an toàn, ngăn không cho nó xâm nhập vào lõi và làm hỏng luồng dữ liệu.
Một khái niệm quan trọng khác trong việc truyền RF qua cáp đồng trục là trở kháng đặc tính, được đo bằng ohm (Ohm). Trở kháng thể hiện sự đối lập hoàn toàn mà đường dây truyền tải gây ra đối với dòng điện xoay chiều. Việc duy trì trở kháng nhất quán, được kiểm soát-được chuẩn hóa phổ biến nhất ở mức 50 Ohm hoặc 75 Ohm trong toàn bộ chiều dài của cáp và phần cứng được kết nối của nó-là điều quan trọng đối với hiệu suất hệ thống. Nếu xảy ra sự không phù hợp trở kháng, một phần năng lượng RF truyền đi sẽ phản xạ ngược về phía nguồn thay vì chạm tới tải đích. Sự phản xạ này tạo ra sóng dừng, làm suy giảm chất lượng tín hiệu, giảm hiệu suất sử dụng điện và trong môi trường vô tuyến công suất cao,{8}}có thể tạo ra nhiệt quá mức làm hỏng vĩnh viễn phần cứng máy phát nhạy cảm.
3. Phân loại, tiêu chuẩn trở kháng và các biến thể cáp
Cáp đồng trục không phải là một-kích thước-phù hợp với-tất cả hàng hóa; chúng được thiết kế thành các lớp riêng biệt dựa trên tần suất hoạt động, kích thước vật lý, khả năng xử lý-công suất và xếp hạng trở kháng. Đối với kỹ thuật viên, nhà thiết kế hệ thống hoặc kỹ sư RF, việc chọn đúng loại cáp là điều cần thiết để đảm bảo hiệu suất hệ thống tối ưu và tránh phản xạ tín hiệu thảm khốc.
Hai tiêu chuẩn trở kháng chính thống trị ngành công nghiệp toàn cầu là 50 Ohm và 75 Ohm:
Cáp đồng trục 50 Ohm:Chúng được thiết kế chủ yếu để truyền dữ liệu, liên lạc không dây, hệ thống vô tuyến hai chiều, thiết bị GPS và bộ tăng cường tín hiệu thương mại. Định mức trở kháng 50 Ohm mang lại sự cân bằng lý tưởng giữa độ suy giảm tín hiệu thấp và khả năng xử lý-công suất cao, khiến nó trở thành tiêu chuẩn chung cho các máy phát tần số vô tuyến và ăng-ten. Các ví dụ phổ biến bao gồm RG-58 truyền thống cũng như các biến thể tổn thất thấp hiện đại như dòng LMR (chẳng hạn như LMR-240 và LMR-400).
Cáp đồng trục 75 Ohm:Chúng được tối ưu hóa để phân phối video, truyền hình cáp (CATV), nguồn cấp dữ liệu truyền hình vệ tinh và phân phối internet băng thông rộng. Vì tín hiệu video và tín hiệu phát sóng ưu tiên giảm thiểu tình trạng mất tín hiệu trong thời gian dài thụ động thay vì xử lý công suất-cao nên hình học 75 Ohm (được minh họa bằng cáp RG-6 và RG-59) ngăn chặn tình trạng suy giảm hình ảnh và duy trì tính toàn vẹn của kênh trên các mạng phân phối dân dụng và thương mại.
Ngoài những khác biệt về trở kháng, cáp đồng trục còn có nhiều khác biệt về kích cỡ vật lý. Cáp dày hơn có dây dẫn lõi lớn hơn và chất cách điện dày hơn, giúp giảm đáng kể sự suy giảm tín hiệu (mất tín hiệu trên khoảng cách) khi chạy cáp dài, mặc dù chúng hy sinh tính linh hoạt về mặt vật lý. Ngược lại, cáp mỏng hơn rất linh hoạt và dễ dàng đi qua không gian chật hẹp hoặc bên trong xe, nhưng chúng có tốc độ suy giảm cao hơn khi kéo dài.
4. Ưu điểm và hạn chế khi vận hành
Mặc dù công nghệ cáp đồng trục đã trưởng thành sau gần một thế kỷ phát triển liên tục nhưng nó vẫn tiếp tục giữ vị trí thống trị trong nhiều lĩnh vực truyền thông do sự kết hợp độc đáo giữa lợi ích về cấu trúc và vận hành. Tuy nhiên, các nhà thiết kế hệ thống cũng phải tính đến những hạn chế vật lý vốn có của hệ thống khi lập kế hoạch triển khai trên quy mô lớn.
Những ưu điểm chính của việc sử dụng cáp đồng trục bao gồm:
Che chắn điện từ vượt trội:Thiết kế đồng tâm kèm theo cung cấp khả năng bảo vệ đặc biệt chống nhiễu điện từ và tần số vô tuyến bên ngoài, đảm bảo truyền dữ liệu sạch ngay cả trong môi trường công nghiệp ồn ào.
Hỗ trợ băng thông và tần số cao:Cấu hình đồng trục hiện đại có thể truyền tải hiệu quả các tín hiệu tần số cao-có phạm vi gigahertz, xử lý thoải mái video đa kênh và dữ liệu tốc độ-cao.
Độ bền và độ bền cơ học:Được bảo vệ bởi lớp vỏ ngoài bằng polyme dẻo dai và các dây bện kim loại chắc chắn, cáp đồng trục chịu được thời tiết khắc nghiệt ngoài trời, chôn lấp trực tiếp và áp lực vật lý rất tốt.
Chi phí-Hiệu quả:So với các ống dẫn sóng chuyên dụng hoặc cơ sở hạ tầng cáp quang hoạt động dài hạn, cáp đồng trục cung cấp giải pháp có độ tin cậy cao, giá cả phải chăng để phân phối video và RF cục bộ.
Mặc dù có những điểm mạnh này nhưng cáp đồng trục vẫn có những hạn chế đáng chú ý:
Suy giảm tín hiệu theo khoảng cách:Khi tín hiệu-tần số cao truyền qua dây dẫn lõi và môi trường điện môi, chúng sẽ bị mất năng lượng dần dần. Mất tín hiệu tăng theo cấp số nhân với tần số cao hơn và thời gian chạy cáp dài hơn, thường cần đến bộ khuếch đại tín hiệu hoặc bộ lặp.
Khối lượng vật lý và độ cứng:Cáp đồng trục hiệu suất cao có thể dày, cứng và nặng, khiến việc định tuyến phức tạp qua các ống dẫn chật hẹp của tòa nhà hoặc vỏ thiết bị chật chội trở thành thách thức.
Dễ bị tổn thương do độ ẩm:Nếu lớp vỏ bảo vệ bên ngoài bị rách hoặc thủng, hơi ẩm có thể thấm vào tấm chắn bện thông qua hoạt động mao dẫn, dẫn đến ăn mòn bên trong, thay đổi trở kháng và cuối cùng là hỏng cáp.
5. Các phương pháp hay nhất về ứng dụng và bảo trì hiện đại
Ngày nay, các ứng dụng của kiến trúc cáp đồng trục trải rộng trên nhiều lĩnh vực công nghệ. Trong viễn thông, chúng vẫn là phương tiện chính để phân phối băng thông rộng-dặm cuối, kết nối trực tiếp các nút phân phối lân cận với modem cáp dân dụng. Trong ngành phát thanh truyền hình, các đường cáp đồng trục mạnh mẽ liên kết các bộ điều khiển chính của phòng thu truyền hình với các tháp truyền tải điện cao-. Hơn nữa, các cơ quan an toàn công cộng, nhà khai thác hàng hải và hệ thống thông tin liên lạc hàng không phụ thuộc hoàn toàn vào các liên kết đồng trục bền chắc để kết nối bộ thu phát với ăng-ten-gắn trên xe hoặc trạm gốc.

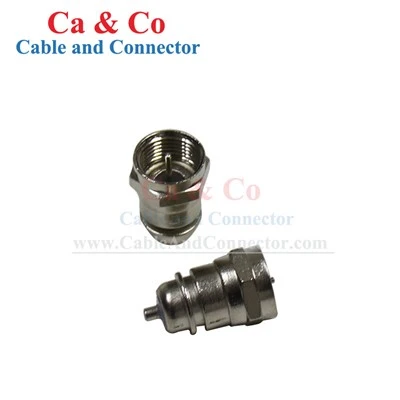

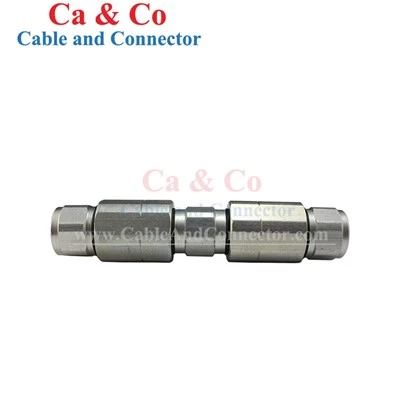

Để đảm bảo mạng cáp đồng trục hoạt động ở hiệu suất cao nhất, các quy trình lắp đặt và bảo trì thích hợp là rất quan trọng. Kỹ thuật viên phải tuân thủ nghiêm ngặt bán kính uốn cong tối thiểu do nhà sản xuất quy định trong quá trình lắp đặt; kẹp hoặc uốn cong cáp sẽ làm biến dạng chất cách điện bên trong, làm thay đổi trở kháng đặc tính và gây ra phản xạ tín hiệu không mong muốn. Ngoài ra, việc chọn các đầu nối ghép nối thích hợp-chẳng hạn như đầu nối loại F-có ren cho hệ thống truyền hình hoặc đầu nối-bắt vít SMA và BNC cho các thiết bị kiểm tra RF và thiết bị vô tuyến-là bắt buộc để duy trì tính liên tục của tấm chắn. Cuối cùng, việc sử dụng thiết bị kiểm tra chuyên nghiệp như máy đo Tỷ lệ sóng đứng (SWR) hoặc cài đặt sau-máy đo phản xạ miền (TDR) thời gian (TDR)-đảm bảo rằng toàn bộ đường truyền được khớp chính xác, chấm dứt các lỗi hiệu suất tiềm ẩn trước khi chúng làm tổn hại mạng.
Phần kết luận
Cáp đồng trục được coi là thành tựu của kỹ thuật điện, thu hẹp khoảng cách giữa việc tạo ra dữ liệu điện tử thô và truyền bá không dây. Bằng cách nắm vững sự cân bằng tinh tế của hình học đồng tâm, khả năng tách điện môi và che chắn kim loại, công nghệ này đã dành nhiều thập kỷ để cung cấp khả năng truyền tín hiệu tần số vô tuyến đáng tin cậy,{1}}tổn thất thấp trong nhiều ngành công nghiệp đáng kinh ngạc.
Việc hiểu các nguyên tắc cơ bản của cáp đồng trục-từ giải phẫu phân lớp bên trong và tính chất vật lý của việc kết hợp trở kháng cho đến sự khác biệt thực tế giữa các biến thể 50 Ohm và 75 Ohm-trao quyền cho các kỹ sư, kỹ thuật viên và những người đam mê công nghệ để thiết kế các hệ thống truyền thông mạnh mẽ. Khi tần số liên lạc tăng lên và nhu cầu dữ liệu tiếp tục phát triển, việc lựa chọn, lắp đặt và bảo trì cơ sở hạ tầng đồng trục chất lượng cao-sẽ đảm bảo rằng mạng toàn cầu của chúng tôi luôn thông suốt, ổn định và được kết nối sâu trong nhiều năm tới.
