Cáp trung chuyển Mc đồng

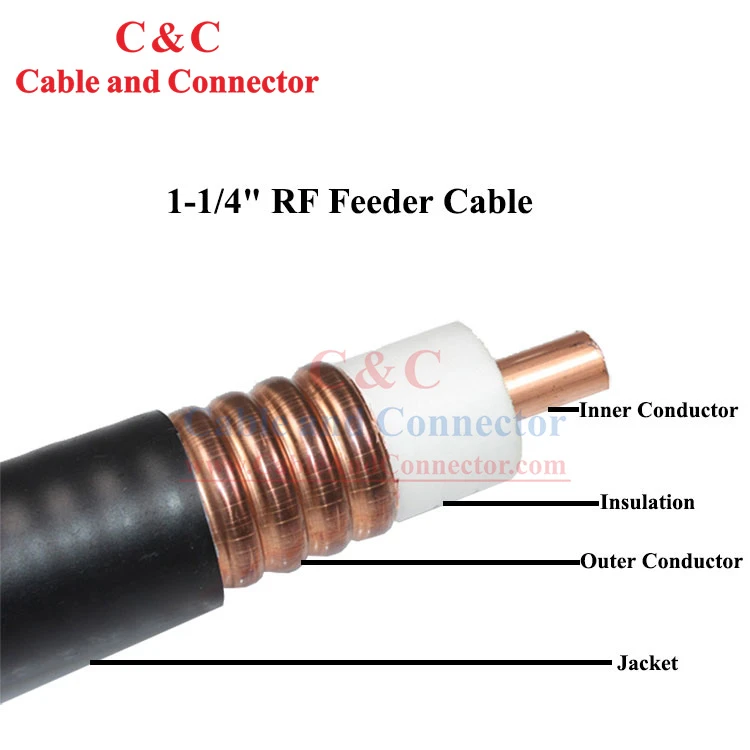

Cáp trung chuyển MC đồng được thiết kế để truyền tín hiệu tần số vô tuyến giữa ăng-ten, máy phát, máy thu và thiết bị phân phối RF. Cấu trúc đồng trục của nó kết hợp dây dẫn bên trong ống đồng, chất điện môi PE xốp, dây dẫn bên ngoài bằng đồng gợn sóng hình khuyên và LLDPE hoặc áo khoác PE chống cháy- để cung cấp trở kháng có thể kiểm soát, truyền RF ổn định và bảo vệ cơ học.





Điện trở DC dây dẫn bên trong (Ω/km)	0.78
Điện trở DC dây dẫn bên ngoài (Ω/km)	0.66
Trở kháng đặc trưng (Ω)	50±1.5
Điện dung (p F/m)	76
Vận tốc (%)	88
Độ bền điện môi (KV)	10.0
Điện trở cách điện (MΩ/km)	＞1×104
Định mức công suất đỉnh (KV)	205
Điện áp đỉnh (V)	4300
Tần số cắt{0}}(GHz)	3.7
Độ suy giảm và Công suất trung bình (Giá trị suy giảm tối đa phải bằng 105% giá trị suy giảm danh nghĩa)



Tần số (MHz)	Độ suy giảm (@20 độ, d B/100m)	Công suất trung bình (kv)
200	1.20	8.12
450	1.87	5.22
800	2.59	3.78
900	2.77	3.69
1000	2.94	3.32
1500	3.73	2.62
1800	4.16	2.35
2000	4.43	2.21
2200	4.76	2.21
2500	5.08	1.92
3000	5.68	1.72





800 MHz ~ 1000 MHz	1.10
1700 MHz ~ 2500 MHz	1.15
2500 MHz ~ 3000 MHz	1.20





Cáp tiêu chuẩn HCTAY-50-32 Cáp chống cháy-HCTAYZ-50-32
Sự thi công
Dây dẫn bên trong	Vật liệu	Ống đồng
	Đường kính (mm)	13.1±0.1
cách nhiệt	Vật liệu	PE tạo bọt
	Đường kính (mm)	32.5±0.25
Dây dẫn bên ngoài	Vật liệu	Ống đồng sóng hình khuyên
	Đường kính (mm)	35.7±0.3
Áo khoác	Vật liệu	LLDPE hoặc PE{0}}chống cháy
	Tối thiểu. độ dày (mm)	＞1.2
	Đường kính (mm)	38.8±0.30



Bán kính uốn (mm)	Uốn cong đơn	200
	Uốn cong lặp đi lặp lại	380
Độ bền kéo (N)		2500
Trọng lượng cáp (kg/km)		880
Nhiệt độ khuyến nghị (độ)	Kho	-70~+85
	Cài đặt	-40~+60
	Vận hành	-55~+85





Trở kháng 50Ω ổn định
Cấu trúc đồng trục duy trì đường truyền 50Ω được kiểm soát, trong khi chất điện môi PE xốp giữ khoảng cách giữa các dây dẫn phù hợp để có trở kháng ổn định.

Suy giảm tín hiệu thấp
Dây dẫn bằng đồng và chất điện môi PE xốp được thiết kế để giảm thiểu tổn thất truyền RF trên dải tần số chỉ định, giúp duy trì cường độ tín hiệu trên toàn bộ chiều dài bộ cấp nguồn.

VSWR thấp
Cấu trúc đồng trục đồng nhất giúp giảm phản xạ tín hiệu và hỗ trợ truyền năng lượng RF hiệu quả giữa các thiết bị được kết nối.





Dây dẫn bên trong ống đồng
Ống đồng cung cấp đường truyền RF dẫn điện với kích thước được kiểm soát để có hiệu suất điện ổn định.

Chất điện môi PE xốp
Lớp PE xốp duy trì sự tách biệt giữa các dây dẫn đồng thời góp phần tăng cường trở kháng và đặc tính truyền dẫn của cáp.

Dây dẫn bên ngoài bằng đồng hình khuyên
Ống đồng dạng sóng cung cấp khả năng che chắn liên tục đồng thời cho phép cáp uốn cong trong quá trình lắp đặt mà không ảnh hưởng đến cấu trúc đồng trục.

LLDPE hoặc Áo khoác PE chống cháy{0}}
Lớp vỏ bên ngoài bảo vệ cáp khỏi bị tiếp xúc khi xử lý và lắp đặt. LLDPE được cung cấp cho kết cấu tiêu chuẩn, còn PE-chống cháy được cung cấp khi áp dụng các yêu cầu bổ sung về hiệu suất chống cháy.





Cấu trúc sóng linh hoạt
Dây dẫn bên ngoài dạng sóng hình khuyên cho phép kiểm soát độ uốn trong quá trình đi dây, giúp việc xử lý cáp dễ dàng hơn xung quanh thiết bị và các điểm lắp đặt.

Bảo vệ cơ khí
Dây dẫn bên ngoài bằng đồng và vỏ PE giúp bảo vệ cấu trúc truyền dẫn bên trong trong quá trình kéo, xử lý và lắp đặt cáp.

Nhiệt độ-Cấu trúc thích ứng
Cáp được thiết kế với phạm vi nhiệt độ bảo quản, lắp đặt và vận hành xác định để hỗ trợ sử dụng trong các điều kiện môi trường khác nhau.





Kiểm tra dây dẫn đồng
Vật liệu ống đồng được kiểm tra độ đồng nhất về kích thước, tình trạng bề mặt và chất lượng vật liệu trước khi đưa vào sản xuất cáp. Kích thước dây dẫn được kiểm soát để duy trì cấu trúc đồng trục được thiết kế.

Điều khiển đùn điện môi
Chất điện môi PE xốp được sản xuất xung quanh dây dẫn bên trong với kích thước và độ đồng đều được kiểm soát. Lớp điện môi được kiểm tra để đảm bảo sự tách biệt nhất quán giữa dây dẫn bên trong và bên ngoài.

Hình thành dây dẫn sóng
Dây dẫn bên ngoài bằng đồng được tạo thành một cấu trúc lượn sóng hình khuyên xung quanh chất điện môi. Kiểm tra sản xuất tập trung vào đường kính hình thành, tình trạng gấp nếp và tính toàn vẹn bề mặt.

Đùn áo khoác
LLDPE hoặc áo khoác PE chống cháy{0}}được ép đùn trên cấu trúc đồng trục đã hoàn thiện. Kích thước vỏ bọc, tình trạng bề mặt và nhận dạng cáp được kiểm tra trong quá trình sản xuất.

Kiểm tra cáp đã hoàn thành
Cáp hoàn thiện được kiểm tra các đặc tính cơ, kích thước và điện chính trước khi vận chuyển. Việc kiểm tra liên quan đến RF{1}}có thể bao gồm thử nghiệm trở kháng, độ suy giảm và VSWR, cùng với điện trở dây dẫn và kiểm tra kích thước cáp hoàn thiện.

Kiểm tra lần cuối
Trước khi đóng gói, cáp thành phẩm được kiểm tra hình thức cáp, nhãn mác, kích thước, chiều dài đóng gói và nhận dạng sản phẩm để đảm bảo rằng cáp được cung cấp phù hợp với yêu cầu sản xuất và đặt hàng.





Nhận dạng sản phẩm rõ ràng giúp các nhà thầu, nhà phân phối và nhóm dự án quản lý cáp trong quá trình bảo quản và lắp đặt. Dấu hiệu cáp và trống có thể được sử dụng để xác định loại cáp, thông số kỹ thuật của sản phẩm, thông tin sản xuất và chi tiết vận chuyển.

Đối với các đơn đặt hàng dự án, thông tin nhận dạng sản phẩm và đóng gói có thể được phối hợp với các yêu cầu mua hàng và tồn kho của khách hàng nếu có.





Sản phẩm đáp ứng các yêu cầu RoHS hiện hành đối với các chất bị hạn chế. Thông tin tuân thủ RoHS có thể được cung cấp như một phần của tài liệu kỹ thuật cần thiết để đánh giá năng lực khách hàng, phê duyệt dự án và hồ sơ mua sắm.





Chiều dài đóng gói tiêu chuẩn -500 m cáp mỗi trống gỗ để vận chuyển số lượng lớn và lắp đặt dự án.

Bảo vệ cáp -Cáp được quấn chắc chắn trên tang để giảm biến dạng và xử lý hư hỏng trong quá trình vận chuyển.

Triển khai dễ dàng -Bao bì trống hỗ trợ thanh toán cáp được kiểm soát trong quá trình cài đặt và giúp giảm việc xử lý cáp không cần thiết.

Nhận dạng trống -Thông số kỹ thuật của sản phẩm và thông tin lô hàng có thể được đánh dấu trên trống để tiếp nhận và quản lý hàng tồn kho.

Gói dự án -Độ dài cáp tùy chỉnh hoặc yêu cầu đóng gói có thể được thảo luận cho các đơn đặt hàng số lượng lớn và dự án.
